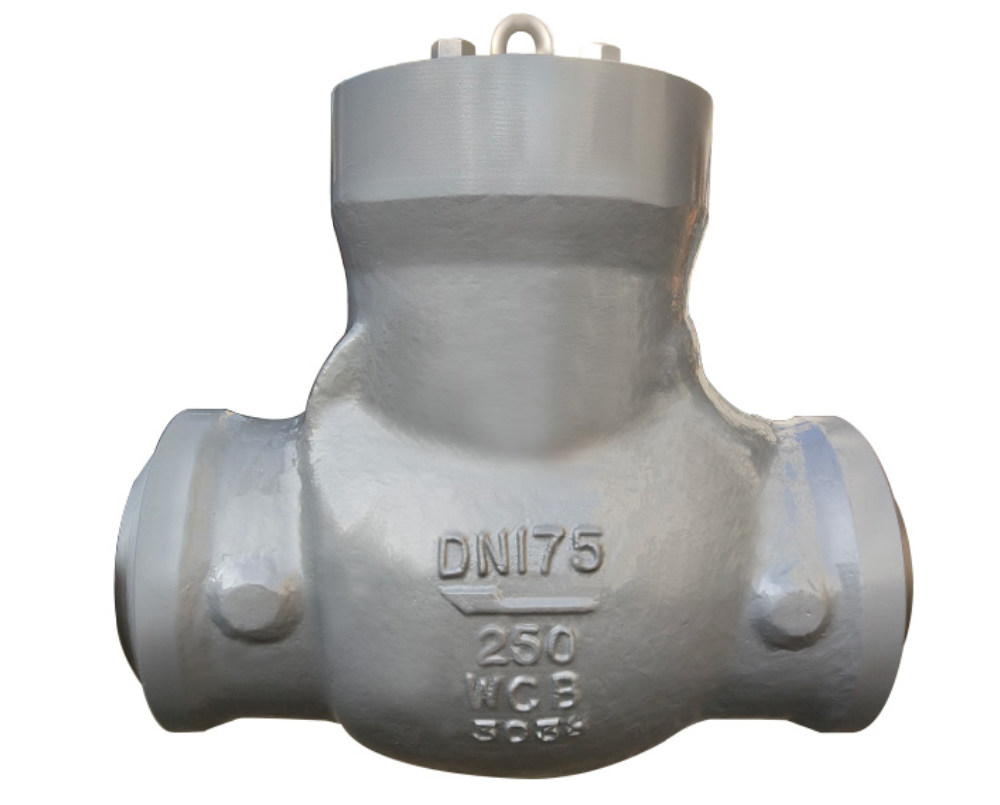

空排止回閥,175H48Y(H)-200
用途:空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合自動再循環閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.
作用原理及結構特點
打開出口閥，給水泵啟動，給水達到一定的壓力后，空排止回閥的閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。
1,作用原理:打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥座,給水即流出.同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關閉排空口,當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵更小的允許流量,當停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞.2,結構特點: A,該閥配合再循環旁路閥工作,維持系統的安全運行. B,主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路閥關閉. C,閥瓣密封采用不銹鋼堆焊而成,耐磨,抗擦傷性強,密封可靠. D,閥門應垂直安裝.
遠大不銹鋼旋啟式止回閥H44H
遠大HQ41X滾球式球形止回閥
遠大H41X消聲止回閥
遠大H44X橡膠瓣止回閥
空排止回閥,H48Y(H)-200 DN175
H61Y升降式止回閥
H64Y旋啟式止回閥
H67Y-Y型止回閥
H64Y-800Lb 止回閥
H44W-1500LbP 止回閥

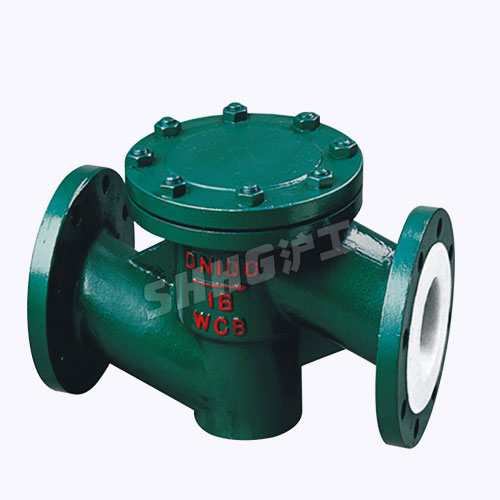

上海滬工閥門襯氟止回閥

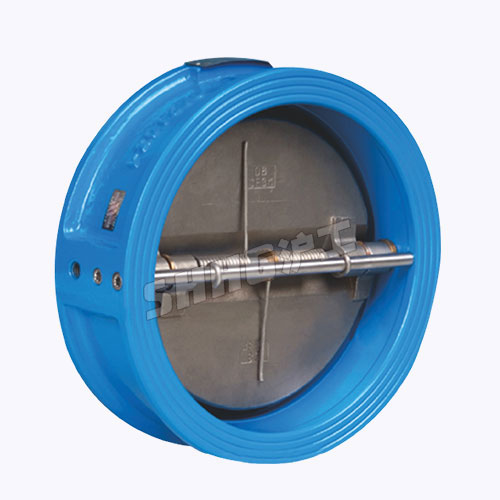

上海滬工對夾式蝶型止回閥
