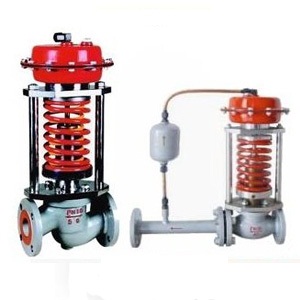

自力式溫度調節閥-ZZWP

更新：2022-08-09 點擊：540

閥門品牌：遠大閥門有限公司
聯系電話： 13918291052

產品介紹

ZZWP自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品，產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點。廣泛應用于城市供熱，采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

自力式溫度調節閥產品特點

本閥無需電或壓縮空氣等外界能源,可靠.感溫液體膨脹均勻,比例式調節控制,控制精度高,工作穩定,有效節約能源,平衡式閥體設計,使閥能在更大壓差下工作,線性或等百比流量特性,溫度設定操作簡單方便,體積小,重量輕,安裝方便.

自力式溫度調節閥工作原理

自力式溫度調節閥按作用形式可分；加熱用溫控型,冷卻用溫控型,合流(分流)溫度調節型.是利用感溫液體受熱膨脹,遇冷收縮及液體不可壓縮的原理進行調節.將溫度傳感器插入需要控制溫度的介質中,當介質溫度升高時,感受溫液體膨脹,作用力克服了彈簧阻力,推動閥芯向下位移,閥門趨于關閉狀態,從而減少熱媒介質的流量；反之當介質溫度低于設定溫度時,感溫液體收縮,復位彈簧推動閥芯開啟狀態,增加熱媒介質流量,使被控介質溫度趨于升高.循環往復,從而使被控介質的溫度值始終保持在設定溫度允許的范圍內.

自力式溫度調節閥主要零件材料

材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	波紋管套	1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
	平衡波紋管	1Cr18Ni9Ti
	溫包	H62,1Cr18Ni9Ti
	毛細管	H62,1Cr18Ni9Ti
	接頭	H62,1Cr18Ni9Ti

自力式溫度調節閥主要技術參數

公稱通徑mm		15	20	25	32	40	50	65		80		100	125		150	200
額定流量系數Kv	單座	5	7	11	20	30	48	75		120		190	300		480	760
	雙座			12	22	33	53	83		132		209	330		528	836
	套筒			11	20	30	48	75		120		190	300		480	760
額定行程L(mm)		6			8	10	14		20							35
允許大壓差(MPa)		1.6									1.5			0.5
溫度調節范圍(℃)		0-70,50-120,100-170,150-220,200-270
調節精度(%)		±5
允許超載值(℃)		分別為上述溫度調節范圍上限加50
使用環境溫度(℃)		-40～+80
安裝接頭		G1"
毛細管長度		3,5,8
允許泄漏量	硬密封(L/h)	單座≤10-4×閥額定容量(IV級)；雙座,套筒≤5×10-3閥額定容量(II級)；
	軟密封(ml/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60		0.90		1.70	4.0		4.0	6.75

自力式溫度調節閥主要外形尺寸

公稱通徑 DN(mm)	L (mm)	D (mm)	L1 (mm)	H (mm)	G (mm)	導管長 (m)	D (mm)	D1 (mm)	螺栓孔 (n-Ф)
32	180	25	430	380	1-1/4"	3	135	100	4-18
40	200	25	430	410	1-1/4"	3	145	110	4-18
50	230	25	430	450	1-1/4"	3	160	125	4-18
65	290	25	430	490	1-1/4"	3	180	145	4-18
80	310	25	430	530	1-1/4"	3	195	160	8-18
100	350	25	430	560	1-1/4"	3	215	180	8-18
125	395	25	550	600	1-1/4"	4	245	210	8-18
150	470	25	550	640	1-1/4"	4	280	240	8-23
200	600	25	550	690	1-1/4"	4	335	295	12-23
注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸
